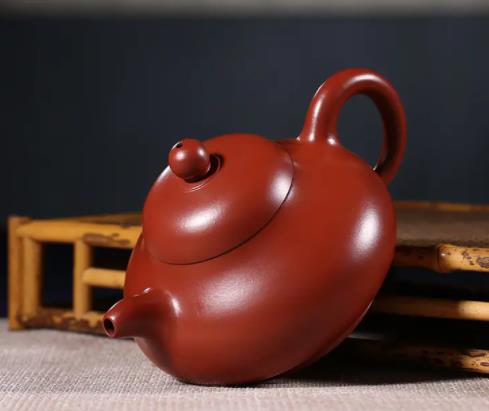

紫砂壶是中国特有的手工制造陶土工艺品，其制作始于明朝正德年间，制作原料为紫砂泥，原产地在江苏宜兴丁蜀镇。从明武宗正德年间以来紫砂开始制成壶，名家辈出，500年间不断有精品传世。据说紫砂壶的创始人是中国明朝的供春。从明正德嘉靖年间供春的树瘿壶、六瓣圆囊壶，到季汉生创意设计、曹安祥制作的。同时能泡两种茶水的紫砂鸳鸯茶器—中华龙壶,再到佛门紫砂艺术家延芫制作的—法乳壶，每一把壶都独具匠心，在壶的欣赏性上下足功夫。因为有了艺术性和实用性的结合，紫砂壶才弥足珍贵，令人回味无穷。更加上紫砂壶泡茶的好处、和茶禅一味的文化气息，这就增加了紫砂壶高贵不俗的雅韵。紫砂壶在拍卖市场行情看涨，是具有收藏价值的“古董”，名家大师的作品往往一壶难求，正所谓“人间珠宝何足取，宜兴紫砂最要得”。
制作原料为紫砂泥，原产地在江苏无锡宜兴丁蜀镇又名宜兴紫砂壶。据说紫砂壶的创始人是中国明朝的供春。因为有了艺术性和实用性的完美结合，紫砂壶才这样珍贵，令人回味无穷。更加上紫砂壶泡茶的好处、和茶禅一味的文化，这就又增加了紫砂高贵不俗的雅韵。
紫砂壶起源
创始人
通常的说法，紫砂壶的创始人是明代正德——嘉靖时的（供春）。“余从祖拳石公读书南山，携一童子名供春，见土人以泥为缸，即澄其泥以为壶，极古秀可爱，所谓供春壶也。”（吴梅鼎：《阳羡瓷壶赋·序》） 供春壶，当时人称赞“栗色暗暗，如古今铁，敦庞周正。”短短12个字，令人如见其壶。可惜供春壶已不得见。当代宜兴紫砂大师顾景舟先生的一件仿品，价格也在60万港币左右，足见供春壶的艺术价值多么珍贵。供春传时大彬。二人与时大彬的弟子徐友泉，李仲芳并称为万历以后的明代三大紫砂“妙手”。时大彬的紫砂壶风格高雅脱俗，造型流畅灵活，虽不追求工巧雕琢，但匠心独运，朴雅坚致，妙不可思。他的高足徐友泉晚年自叹：“吾之精，终不及时（时大彬）之粗也。”徐友泉，手工精细，擅长将古代青铜器的形制做成紫砂壶，古拙庄重，质朴浑厚。传说，徐友泉幼年拜时大彬为师学艺，恳求老师为他捏一头泥牛，时不允。此时一真牛从屋外经过，徐急中生智抢过一把泥料，跑到屋外，对着真牛捏了起来，时大加赞赏，认为他很有才华，于是欣然授其全部绝活，后来果然自成一家。以上四人为第一期时代的紫砂壶大师。
后期紫砂大师
第二期紫砂壶大师为清初人陈鸣远、惠孟臣。陈鸣远以生活中常见的栗子、核桃、花生、菱角、慈菇、荸荠、荷花、青蛙等的造型入壶，工艺精雕细镂，善于堆花积泥，使紫砂壶的造型更加生动、形象、活泼，使传统的紫砂壶变成了有生命力的雕塑艺术品，充满了生机与活力。同时，他还发明在壶底书款，壶盖内盖印的形式，到清代形成固定的工艺程序，对紫砂壶的发展产生了重大影响。由于陈鸣远的作品出神入化，名震一时，故仿品、赝品大量出现。顾景舟先生说，从少年习艺，直至暮年，半个多世纪中他也只见到几件真品，收藏家要特别小心以防走眼。明末天启、崇祯年间的惠孟臣，长于制作小壶，以小胜大。孟臣壶以竹刀划款，以器盖内有“永林”篆书小印者为精品。第三期紫砂壶大师是清代中叶嘉庆、道光年间的陈鸿寿和杨彭年。陈鸿寿，是清代中期的著名书画家、篆刻家。艺术主张创新，他倡导“诗文书画，不必十分到家”，但必须要见“天趣”。他把这一艺术主张，付诸紫砂陶艺。第一大贡献，是把诗文书画与紫砂壶陶艺结合起来，在壶上用竹刀题写诗文，雕刻绘画。第二大贡献，他凭着天赋，随心所欲地即兴设计了诸多新奇款式的紫砂壶，为紫砂壶创新带来了勃勃生机。他与杨彭年的合作，堪称典范。值得一提的是嘉道年间的邵大亨，他为陈鸣远以后的一代高手，其它如邵友兰、邵友廷、蒋德休、黄玉麟、程寿珍诸人，则一代不如一代。更多的是因循守旧，很少创新，制作工艺也日渐草率荒疏。
近代的紫砂大师，首推顾景舟老先生，顾老潜心紫砂陶艺六十余年，炉火纯青，登峰造极，名传遐迩。建国后七老艺人：顾景舟、任淦庭、吴云根、朱可心、裴石民、王寅春、蒋蓉。
当代紫砂大师
当代紫砂代表人物：徐秀棠、徐汉棠、鲍志强、高海庚、何道洪、汪寅仙、吕尧臣、周桂珍、李昌鸿、顾绍培、吕俊杰、葛军等也各自身怀绝技，制作与设计皆各有专长，皆为一时俊才。
紫砂名家
黄玉麟、程寿珍、汪宝根、范大生、汪宝洲、严光芝、葛宝林、戈根大、彭再生、秦根林、诸葛伯勋、沈孝鹿、鲍六芝、邵全章、陈少亭、胡耀庭、李宝珍、陈经耕、范锦甫、谈尧坤、耿春福、范泽林、邵宝琴、范建军、倪顺生、凌锡苟、顾治培、高丽君、高建芳、储集泉、程辉、惠祥云、戴非凡。
紫砂壶介绍
紫砂壶，中国汉族特有的手工制造陶土工艺品，现也有机器大批量制造的。制作原料为紫砂泥，原产地在江苏宜兴，又名宜兴紫砂壶。紫砂壶在拍卖市场行情看涨，是具有收藏价值的“古董”，名家大师的作品往往一壶难求，正所谓“人间珠宝何足取，宜兴紫砂最要得”。
紫砂壶以宜兴紫砂壶最为出名，宜兴紫砂壶泡茶既不夺茶真香，又无熟汤气，能较长时间保持茶叶的色、香、味。紫砂茶具还因其造型古朴别致、气质特佳，经茶水泡、手摩挲，会变为古玉色而倍受人们青睐。紫泥确实是宜兴得天独厚的原料，它在成份上俱备了制陶所必须的化学组成及矿物组成。从显微观察发现，紫泥主要矿物为石英、粘土、云母和赤铁矿。合理的化学、矿物、颗粒组成，使紫泥俱备了可塑性好、生坯强度高、干燥收缩小等良好的工艺性能。紫泥粉碎的细度，以过60目筛为宜。
泥料过粗制作时费功；泥料过细制作时粘手，坯体表面会引起皱纹，同时还会引起干燥，烧成收缩增大，在成型过程中系用精加工这道关键工，把器形周身理光，形成一层致密的表皮层。由于表皮层的存在，产品烧成的温度范围扩大了，不论在正常烧成温度的上限或下限，表皮层容易烧结，而壶身内壁仍能形成气孔。因此，成形时的精加工工艺，俱有把泥料、成型、烧成三者有机地联系在一起的作用，赋予紫砂表面光洁，虽不挂釉而富有光泽，虽有一定的气孔率而不渗漏等特点。
原料
紫砂壶烧制的原料为泥土，紫砂壶泥分为三种：紫泥、绿泥和红泥。可以烧制紫砂壶的泥一般深藏于岩石层下且，泥层厚度从几十厘米至一米不等。根据上海硅酸盐研究所有关岩相的分析表明，紫砂黄泥属高岭—石英—云母类型，含铁量很高，最高含铁量达8.83%。紫砂壶在高氧高温状况下烧制而成，一般采用平焰火接触，烧制温度在1100-1200℃之间。紫砂壶成品的吸水率大于2%。紫砂壶的泥原料，为紫泥、绿泥和红泥三种，俗称“富贵土”。因其产自江苏宜兴，故称宜兴紫砂。
实用性
紫砂壶是用于泡茶煮茶的。对于紫砂壶的性能“色香味皆蕴”过去早有定论。而且，科学机构也对砂 壶的“暑月越宿不馊”一事，紫砂壶与陶瓷做了详细测试，的确证实了砂壶较陶瓷优越了许多，这一结论是基于紫砂原料的独特性。紫砂壶实用性强，乃在于它具有比较高的气孔率，使其具有透气性好的优点。据《中国陶都史》第394页记载：紫砂泥料“其特点是含铁量比较高，紫砂器的显微结构中存在大量的团聚状”，它的气孔有两种类型，一种是团聚内部的气孔，另一种是包裹在团聚体周围的气孔群，且大部份属于开口型气孔，紫砂器良好的透气性，可能与这种特属的显微结构有关。据宜兴陶瓷公司对各陶土的理化工艺性能测定，发现紫砂泥的气孔率高达10%以上。因而又说明了透气性好当然就是“泡茶色香味皆蕴”和“暑月夜宿不馊”的主要原因了。紫砂泥的可塑性和结合能力好，则是其有利于工艺装饰的原因。再则紫砂泥的焙烧温度范围也宽，为1190℃到1270℃，这是紫砂制品不渗漏，不老化，越使用越显光润的又一原因。以上均说明了，这种粉质细砂岩的紫砂土，是“宜陶宜壶”的最佳泥料，也是陶都宜兴特有的宝藏。
用紫砂陶土烧制而成的紫砂陶茶具，是举世公认的质地最好的茶具，最棒的茶具。
紫砂传说
得天独厚的宝贵资源——宜兴紫砂泥是如何被发现的呢。有一个美丽的传说……宜兴丁山（丁蜀镇）位于太湖之滨，是一个普通而美丽的小镇。
传说很久很久以前，镇里的村民早出晚归，耕田做农活，闲暇时便用陶土制作日常需用的碗、罐。就这样，他们过着无忧无虑而又简单平凡的生活。有一天，一个奇怪的僧人出现在他们的镇上。他边走边大声叫唤：“富有的皇家土，富有的皇家土”，村民们都很好奇地看着这个奇怪的僧人。
僧人发现了村民眼中的疑惑，便又说“不是皇家，就不能富有吗。”，人们就更加疑惑了，直直地看着他走来走去。奇怪的僧人提高了嗓门，快步走了起来，就好像周围没有人一样。有一些有见识的长者，觉得他奇怪就跟着一起走，走着走着到了黄龙山和青龙山。突然间，僧人消失了。长者四处寻找，看到好几处新开口的洞穴，洞穴中有各种颜色的陶土。长者搬了一些彩色的陶土回家，敲打铸烧，神奇般的烧出了和以前不同颜色的陶器。一传十，十传百。就这样，紫砂陶艺慢慢形成了。
材质特点
紫砂陶所用的原料，包括紫泥、绿泥及红泥三种，统称紫砂泥。紫泥是甲泥矿层的一个夹层，矿体呈薄层状、透镜状，矿层厚度一般在几十公分到一公尺左右，稳定性差，原料外观颜色呈紫色、紫红色，并带有浅绿色斑点，烧后外观颜色则呈紫色、紫棕色、紫黑色。紫泥主要成份为水云母，并含有不等量的高岭土、石英、云母屑及铁质等。综合分析，紫砂泥属于粒土--石英云母系，颇类制瓷原料的特点，因此单种原料即具有理想的可塑性，泥坯强度高，干燥收缩率小，为多种造型提供了良好的工艺条件。绿泥是紫砂泥中的夹脂，故有“泥中泥”之称（团山泥则是紫泥和绿泥混杂共生一起的泥料）。绿泥产量不多，泥质较嫩，耐火力也比紫泥为低，一般多用作胎身外面的粉料或涂料，使紫砂陶器皿的颜色更为多彩。
红泥（或称朱泥）则是位于嫩泥和矿层底部的泥料，矿形琐碎，需经手工挑选。周高起云：“石黄泥，出赵庄山，即未触风日之石骨也，陶乃变朱砂色。”因其含铁量多寡不等，烧成之后变朱砂色、朱砂紫或海棠红等色。因为产量少，早期除销往南洋的水平小壶用朱泥制作胎身外，一般只用作化妆土装饰在紫砂泥坯上。至于朱泥的胎土，不过是制壶陶手，为了求得更精细的泥料，将红泥以洗泥沉淀，得到约140目到180目细孔的泥料，制成细如滑脂的朱泥壶。朱泥的土质成份，最大的特色是含有极高的氧化铁，约在14%到18%之间，这是朱泥所以烧成后壶身成为红色的主要原因。由于朱泥的泥性甚娇，成型工艺难度亦高，而朱泥由生坯至烧成，因收缩率高达30%至40%，故一般成品良率约仅七成。
矿的开采
宜兴储存的陶土虽然极为丰富，但紫砂矿只占其中很少一部分，曾有一段时期，因违法开采、过度开采，很多紫砂矿矿井都已基本报废。
2005年宜兴颁布实施紫砂矿“禁采令”：暂时冻结对紫砂泥土的开采。这在一定时间内做到了科学合理利用资源，全方位呵护紫砂产业的可持续发展，体现了新时期的需要。
烧制工艺
紫砂壶的捂灰烧制工艺是通过运用其他介质人为地对窑变现象的一种应用~，在烧成过程中使紫砂壶变色均匀的一种烧成工艺。龙窑烧成时，因为茅柴未完全燃烧的残留物和炭灰的堆积，特别是在下段底部位置形成局部混合还原气氛，造成紫砂壶的变色现象。经过摸索、总结规律后，这种窑变现象逐渐授掌握运用。早期的捂灰是把紫砂壶装入匣钵内，在其内外用砻糠等塞满整个匣钵，遮盖封闭后把匣钵装在龙窑最底部位置进行烧制。
因不具备龙窑底部的混合还原气氛，匣钵内一般采用细煤粉，木屑等碳性较强的燃料作为填充物，形成局部还原气氛。并采用低温（约1100-1150℃）烧制，以增加制品表面的碳素附着能力。
紫砂原料的吸附性很强，其本身又含有较多的有机物和碳素，在还原气氛下，这些有机物和碳素不易燃尽，并且在400-600℃时有FeO的情况下，氧化碳分解反应强烈进行，反应所产生的碳素被吸附在胎体表面，这些碳素的氧化在还原气氛中要推迟到烧成的末期及冷却的初期才能燃尽，所以捂灰烧成时的温度要低于实际的烧成温度。而密封匣钵中塞满的碳性填充物，能减少烧成时匣钵内燃烧产物中游离氧的含量，并隔离壶体，使紫砂壶在良好的局部还原气氛中烧成。由于碳性填充物中碳素的渗入，加强了紫砂壶的着色效果。各种紫砂原料由于其本身化学成分含量的差异，以及烧成时温度和气氛等因素，捂灰烧成后的紫砂壶会呈现多种青黑色调。
产品特点
第一、紫砂陶是从砂锤炼出来的陶：既不夺茶香气又无熟汤气，故用以泡茶色香味皆蕴。
第二、砂质茶壶能吸收茶汁：使用一段时日能增积“茶锈”，所以空壶里注入沸水也有茶香。
第三、紫砂壶的特殊材质使得壶透气性能好，泡茶不失原味，具有夏天越宿不馊的特点。
第四、便于洗涤：日久不用，难免异味，可用开水泡烫两三遍，然后倒去冷水，再泡茶原味不变。
第五、冷热急变适应性强：寒冬腊月，注入沸水，不因温度急变而胀裂；而且砂质传热缓慢，无论提抚握拿均不烫手。
第六、紫砂陶质耐烧：冬天置于温火烧茶，壶也不易爆裂。当年苏东坡用紫砂陶提梁壶烹茶，有“松风竹炉，提壶相呼”的诗句，也决非偶然。这就是古今中外讲究饮茶的人，所以特别喜爱用紫砂壶的原因。
第七、宜兴紫砂壶可塑性好；
第八、宜兴紫砂壶干燥收缩率小；
第九、紫砂泥本身不需要加配其它原料就能单独成陶；成品宜兴紫砂壶陶中有双重气孔结构；
第十、宜兴紫砂壶成型后不需要施釉。紫砂器内外一般均不施釉，以纯天然质地和肌理为美。紫砂茗壶的造型千姿百态，有朴实的实用造型，也有奇巧的怪异造型，但总括起来分为以下几类：几何型、自然型（花素器）、筋纹器及水平壶和茶器等。
使用优点
紫砂壶之所以受到茶人喜爱，一方面是造型美观，另一方面泡茶时有许多优点。
（一）紫砂是一种双重气孔结构的多孔性材质
气孔微细，密度高。用紫砂壶沏茶，不失原味。
（二）紫砂壶透气性能好
使用其泡茶不易变味，暑天越宿不馊。久置不用，也不会有宿杂气，只要用时先满贮沸水，立刻倾出，再浸入冷水中冲洗，元气即可恢复，泡茶仍得原味。
（三）紫砂壶能吸收茶汁
壶内壁不刷，沏茶而绝无异味。紫砂壶经久使用，壶壁积聚“茶锈”，以致空壶注入沸水，也会茶香氤氲，这与紫砂壶胎质具有一定的气孔率有关，是紫砂壶独具的品质。
（四）紫砂壶冷热急变性能好
寒冬腊月，壶内注入沸水，绝对不会因温度突变而胀裂。同时砂质传热缓慢，泡茶后握持不会炙手。而且还可以置于文火上烹烧加温，不会因受火而裂。
（五）紫砂使用越久
壶身色泽越发光亮照人，气韵温雅。紫砂壶长久使用，器身会因抚摸擦拭，变得越发光润可爱，所以闻龙在《茶笺》中说：“摩掌宝爱，不啻掌珠。用之既久，外类紫玉，内如碧云。”《阳羡茗壶系》说：“壶经久用，涤拭口加，自发黯然之光，入可见鉴。”
泡茶功效
1、茶香浓郁持久。紫砂壶嘴小、盖严，壶的内壁较粗糙，能有效地防止香气过早散失。长久使用的紫砂茶壶，内壁挂上一层棕红色茶锈，使用时间越长，茶锈积在内壁上越多，故冲泡茶叶后茶汤越加醇郁芳馨。长期使用的紫砂茶壶，即使不放茶，只倒入开水，仍茶香诱人，这是一般茶具所做不到的;
2、紫砂壶泡茶，保温时间长。由于壶壁内部存在着许多小气泡，气泡里又充满着不流动的空气，空气是热的不良导体，故紫砂壶有较好的保温性能;
3、用紫砂壶泡茶，提携抚握不易炙手。紫砂壶线膨胀系数比瓷壶略高，而且没有釉，就不存在坯釉应力的问题;烧成以后的紫砂壶，玻璃极少，有足以克服冷热温度差所产生的急变能力，故具有缓慢的传热性。紫砂茶壶适应冷热急变的能力极佳，即使在上百度的高温中蒸煮后，迅速投到零下的冰雪中，也不会爆裂;
4、紫砂壶里外都不施釉，保持微小的气孔，透气性能好，但又不透水，并具有较强的吸附力，这是一般茶壶所不能比拟的。它能保持茶叶中芳香由遇热挥发而形成馨香，提高茶汤的晚期酸度，起到收敛和杀菌作用。故能稍微延缓茶水的霉败变馊，所谓“盛暑越宿不馊”，道理就在这里。
养壶方法
步骤
1.热身：首先将刚买回来的紫砂茶壶，用沸水内外冲洗一次，将表面尘埃除去，然后将茶壶放进没有油渍的煲，加3倍高度的水煮两小时，这样茶壶的泥土味及火气都会去掉。
2.降火：将豆腐放进茶壶内，放一倍水煮1小时。豆腐所含的石膏有降火的功效，而且可以将茶壶残余的物质分解。
3.重生：最后便是挑选自己最喜欢的茶叶，放入茶壶内煮1小时。最好是龙井茶叶。这样茶壶便不再是“了无生气”的死物，脱胎换骨后，吸收了茶叶精华，第一泡茶已经能够令茶人齿颊留香。
方法
1：用干净毛巾搓茶壶表面作用其实是表面脏色以及进行再抛光.每天2-3小时。不要将茶汤留在茶壶面，这样久而久之茶壶面上会堆满茶垢，会出现破相，这品相玩家比较忌讳。
2：一星期后表面会有红色痕迹这都是渐渐形成包浆底层，随时间茶壶颜色变浅色。
3：自然放置一个星期.让茶壶自然干燥.同时表面均匀的和空气接触形成细密均匀的氧化保护层.
4：开始手盘.这时的手一定是要刚刚洗过并且已经干透.汗手请不要直接盘.一天可以盘30分钟左右.一个星期到两个星期后,可以感觉茶壶有粘阻感,其实这是的已经形成了一层薄薄的包浆.
5：3个月的时间,会看到茶壶很有灵气的光泽.包浆好的茶壶会呈现较强烈的反光,有些像玻璃光泽. 需要特别注意的是:如果茶壶脏了可以用微微湿润的棉布擦拭几遍就好了.然后放置一段时间再盘玩.盘的时候茶壶的所有区域都尽量盘到最忌的就是急功近利,只能慢慢来一个过程一个过程的来,随着茶壶的变化也可以同时得到一种精神的愉悦.
7：对于使用中的茶壶保养：
（一） 泡茶时，先用沸水浇壶身外壁，然后再往壶里冲水，也就是常说的“润壶”。
（二） 常用棉布擦拭壶身，不要将茶汤留在壶面，否则久而久之壶面上会堆满茶垢，影响紫砂壶的品相。
（三） 壶内勿常常浸着水，应到要泡茶时才冲水。
（四） 每次用完后用布吸干壶外面的水份，使用后的紫砂壶必须保持壶内干爽。
（五） 勿放近多油烟或多尘埃的地方。
（六） 最好多备几个好的紫砂壶，喝某一种茶叶时只用指定的一个壶，不可喝什么茶叶都用同一个茶壶，应加识别，以免混乱。
（七） 切勿用洗洁精或任何化学物剂浸洗紫砂壶，否则会把茶味洗擦掉，并使外表失去光泽。
鉴别选购
一看，真紫砂壶的纹理清新、圆润，视觉有亚光的效果，有众多分布均匀的细小类似金属光泽的颗粒。有的手工壶内壁，有从中心圆点向四周的放射状线，属于加工工艺过程中形成的。
二摸，真紫砂壶摸上去的手感细腻但不打滑，假紫砂壶手感粗糙，或者打滑;例如普通陶土的手感粗糙，瓷器的手感初摸打滑，如果稍用力按压摩擦就手感发涩。这是由于分子结构不同的表现。
三转，转动壶盖，真紫砂壶的壶盖转动灵活流畅，并发出轻微“丝丝”或者“沙沙”的悦耳的声音，陶土的假“紫砂壶”则发出沉闷的“哧啦哧啦”声音。
四听，用盖子轻敲壶体，尽管有人不赞成这么做，但是这点非常有效。真紫砂壶敲击的声音清脆悦耳，声音短暂，敲击结束声音立刻停止;普通陶土的假紫砂壶，敲击声音沉闷浑厚短暂；瓷器敲击的声音比紫砂的更加清脆有点像金属撞击的声音，一般人不好区分。但是有一点非常明显的区别就是，瓷器的声音波长明显，敲击结束后，声音仍然持续数毫秒，而真紫砂是立刻停止。
五证书，一般正品的紫砂壶都有制作者的手写证书，证书通常为宣纸，毛笔书写，书法俊秀，这是因为，书法是一个好的工艺师的必修课，好紫砂壶的增值更多体现在书法和绘画的技艺上，加盖印章。印章的落款与紫砂壶底的落款一致。
六试水，水浇在真紫砂壶上面，不会形成明显的水珠，水是比较均匀的一片，然后没多久就逐渐被紫砂吸收。
